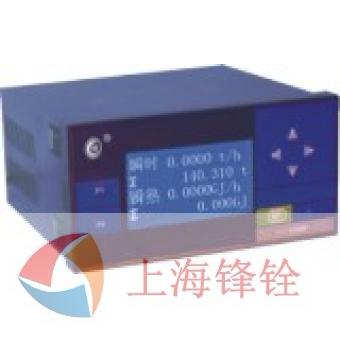

HR-LCD-XLR系列流量(熱能)積算無紙記錄儀商品描述：
| 主要特點： |
集流量/熱能積算與記錄于一體，是一種智能化的多功能二次儀表，適合于對各種介質的液體或蒸汽熱能進行過程監測，總量累積及定量控制；借助其記錄與遠傳功能，還可隨時調閱過程量變化的歷史曲線或相關的歷史數據。
在設計上吸納了當今電腦結構思路：硬件上采用內帶快閃存儲器的新型微處理器，擴充了大容量的數據存儲區，軟件上采用雙重備份功能從而有效的累積流量數據的可靠性；顯示器采用大屏幕液晶圖形顯示板，軟件上引入中文WINDOWS的框架思路，并采用了數據壓縮技術。準電腦化的結構，高度地體現了微處理器化儀表的優越性，成功地在體積僅80×160×140mm殼體中集成了具有流量/熱能積算及可存儲最長達220天測量數據的多功能儀表。
具有防盜功能，可記錄儀表工作期間掉電發生的實時時間、掉電次數及掉電時間累計值，防止人為或意外掉電造成累計值的偏差。
可接3路被測信號，滿足溫度補償、壓力補償、溫度與壓力全補償?shù)姆e算要求。
儀表打印接口可直接與帶有RS-232串行口的打印機連接，完成定時打印，即時打印或報警打印。儀表的串行通訊接口還可與上位機進行數據傳輸，實現記錄數據的集中管理。 |
| 輸入信號 |
模 擬 量
脈 沖 量
|
熱電偶：標準熱電偶─-B、S、K、E、T、J、Wre3-25、F2等
電 阻：標準熱電阻─Pt100、Cu100、Cu50、BA1、BA2等
電 流：0～10mA、4～20mA、0～20mA等--輸入阻抗≤250Ω
電 壓：0～5V、1～5V等--輸入阻抗≥250KΩ
波 形：矩形或正弦波
幅 度：大于等于4V
頻 率：0～10KHz（或根據用戶要求） |
| 輸出信號 |
模擬量輸出
報警輸出
通訊輸出
饋電輸出 |
·DC 0～10mA（負載電阻≤750Ω）
·DC 4～20mA（負載電阻≤500Ω）
·DC 0～5V（負載電阻≥250KΩ）
·DC 1～5V（負載電阻≥250KΩ）
繼電器控制輸出─帶回差，觸點：AC220V/1A DC24V/3A （阻性負載）
接口方式─標準串行雙向通訊接口：RS-485 RS-232等
波特率─1200bps～19.2Kbps 儀表內部設定 采用標準MODBUS RTU通信協議
DC24±1V，負載電流≤30mA |
| 特 性 |
測量精度
采樣周期
記錄間隔
測量范圍
分辨率
顯示方式
報警方式
參數設定
保護方式 |
±0.5%FS
0.5秒
1秒～4分鐘之間分著1，2，4，6，15，30，60，120，240秒九檔可供選擇
-9999～99999字（瞬時值，補償值）
±1字
·帶背光大屏幕液晶（LCD）圖形顯示板
·顯示內容可由漢字，西文，數字，過程曲線，光柱等組成
·通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，LCD背光時間長短，曲線時標變更
·瞬時流量顯示：0～99999
·累積流量顯示：0～99999999.999
·溫度補償顯示：-9999～99999
·壓力補償顯示：-9999～99999
帶回差ON/OFF繼電器觸點輸出
中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定
設定參數永久保存，記錄數據斷電保存，內置Watch Dog電路 |
| 使用環境 |
環境溫度
相對濕度
供電電源
功 耗 |
·0～50℃
≤85%RH ·避免強腐蝕性氣體
·AC 220V %（50～60Hz）
·AC 90V～265V（開關電源）
·DC 24V±2V（開關電源）
·≤5W（AC220V電源供電）
·≤4W（AC90～265V開關電源供電）
·≤4W（DC24V電源供電） |
|
|
HR-LCD-XLR
|
C80系列（橫式）
|
S80系列（豎式）
|
儀表外形
|
|
外形尺寸
|
寬×高×深：160×80×140mm
|
寬×高×深：80×160×140mm
|
開孔尺寸
|
單位：mm
|
單位：mm
|
重 量
|
·常規型：950g ·特殊型：700g
|
接線圖
|
橫式
|
備注
|
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。
|
HR-LCD-XLR-
|
C、S8203/8303 雙/三通道流量儀（無補償）
|
接線圖
|
| HR-LCD系列流量(熱能)積算無紙記錄儀型譜表（不帶溫、壓補償） |
| 型 號 |
說 明 |
| HR-LCD-XLR |
□ |
-□ |
□ |
□ |
-□ |
□ |
□ |
□ |
□ |
液晶顯示流量積算無紙記錄儀 |
| 外形尺寸 |
D8101
S8101
D8201
S8201
D8301
S8301 |
|
|
|
|
|
|
|
|
單路無補償輸入160×80mm（橫式）
單路無補償輸入80×160mm（豎式）
雙路無補償輸入160×80mm（橫式）
雙路無補償輸入80×160mm（豎式）
三路無補償輸入160×80mm（橫式）
三路無補償輸入80×160mm（豎式） |
通訊方式
或
打印方式 |
|
0
2
8
3 |
|
|
|
|
|
|
|
無通訊輸出
RS－232通訊口
RS-485通訊口
RS-232打印口 |
| 報警/變送輸出 |
|
□ |
|
|
|
|
|
|
見“輸出方式”表 |
| 輸入類型 |
|
□ |
|
|
|
|
|
見“輸入類型”表 |
| 第一報警方式 |
|
N
H
L |
|
|
|
|
無報警（可省略）
上限報警 （只能選其中一種報警方式）
下限報警 |
| 第二報警方式 |
|
N
H
L |
|
|
|
無報警（可省略）
上限報警 （只能選其中一種報警方式）
下限報警 |
| 饋電輸出 |
P
2P |
|
|
|
一路DC24V輸出
二路DC24V輸出 |
| 供電方式 |
|
T
W
A |
|
AC90～265V供電（開關電源）
DC24V供電（開關電源）
AC220V供電（線性電源） |
| 測量精度 |
B
|
0.5%FS±1字（可省略）
0.2%FS±1字（請注明） |
|
| |
 HR-LCD系列“防盜型”流量(熱能)積算無紙記錄儀型譜表（帶溫、壓補償） |
| 型 號 |
說 明 |
| HR-LCD-XLR |
□ |
-□ |
□ |
-□ |
□ |
-□ |
□ |
□ |
-□ |
□ |
液晶顯示流量積算無紙記錄儀 |
| 外形尺寸 |
D802
S802
D803
S803
D804
S804
|
|
|
|
|
|
|
|
|
|
帶補償輸入160×80mm（橫式）
帶補償輸入80×160mm（豎式）
過熱蒸汽帶溫壓補償—查表法160×80mm(橫式)
過熱蒸汽帶溫壓補償—查表法80×160mm(豎式)
飽和蒸汽帶溫-壓補償—查表法160×80mm(橫式)
飽和蒸汽帶溫-壓補償—查表法80×160mm(豎式) |
通訊方式
或
打印方式 |
|
0
2
8
3 |
|
|
|
|
|
|
|
|
無通訊輸出
RS-232通訊口
RS-485通訊口
RS-232打印口 |
| 報警/變送輸出方式 |
|
□ |
|
|
|
|
|
|
|
見“輸入方式”表 |
| 流量輸入類型 |
|
□ |
|
|
|
|
|
|
見“輸入類型”表 |
壓力補償
輸入類型 |
|
□ |
|
|
|
|
|
見“輸入類型”表 |
溫度補償
輸入類型 |
|
□ |
|
|
|
|
見“輸入類型”表 |
| 第一報警方式 |
|
N
H
L |
|
|
|
無報警
上限報警 （只能選其中一種報警方式）
下限報警 |
| 第二報警方式 |
|
N
H
L |
|
|
無報警
上限報警 （只能選其中一種報警方式）
下限報警 |
| 饋電輸出 |
|
P
2P |
|
一路DC24V輸出
二路DC24V輸出 |
| 供電方式 |
|
T
W
A |
AC90～265V供電（開關電源）
DC24V供電（開關電源）
AC220V供電（線性電源） |
| 測量精度 |
|
B |
0.5%FS±1字（可省略）
0.2%FS±1字（請注明） |
|
| ★ 飽和蒸汽補償時，壓力、溫度只能選擇其中一種。 |
| ★ 輸入類型： |
| 輸入類型： |
| 代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
說明 |
| A |
4～20mA |
-9999～99999字 |
B |
熱電偶B型 |
400～1800℃ |
本表所列為最大量程，可在量程范圍內通過修改儀表二級參數確定量程范圍。 |
| B |
0～10mA |
-9999～99999字 |
S |
熱電偶S型 |
0～1600℃ |
| C |
1～5V |
-9999～99999字 |
K |
熱電偶K型 |
0～1300℃ |
| D |
0～5V |
-9999～99999字 |
E |
熱電偶E型 |
0～1000℃ |
| M |
0～20mA |
-9999～99999字 |
T |
熱電偶T型 |
-199.9～400.0℃ |
| F |
頻率 |
0～10KHz |
J |
熱電偶J型 |
0～1000℃ |
| C1 |
Cu50 |
-50.0～150.0 |
W |
Wre3-25 |
0～2300℃ |
| C2 |
Cu100 |
-50.0～150.0 |
F2 |
高溫輻射熱電偶 |
0～2000℃ |
| G |
Pt100 |
-199.9～650.0 |
R |
特定 |
-9999～99999字 |
| B1 |
BA1 |
-199.9～600.0℃ |
|
|
|
| B2 |
BA2 |
-199.9～600.0℃ |
|
|
|
|
| 變送/報警輸出方式： |
| 代 碼 |
0 |
1 |
2 |
3 |
4 |
5 |
8 |
| 輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 |
|
