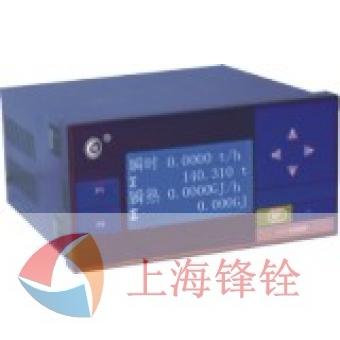

HR-LCD-XR系列無紙記錄儀表商品描述：
|
主要特點：
|
以大屏幕液晶圖形顯示器取代簡單的LED數碼管，擴充了大容量存儲器，增強通訊速率達19.2kbps；
引入了中文環境下的WINDOWS框架結構，以簡潔明了的菜單提示，靈活方便的多窗口多任務界面為用戶提供了無紙記錄儀表的功能。
準電腦化的軟硬件配置，增強了儀表的可觀性，延伸了儀表的功能，它可在一塊儀表中實現數字儀表，模擬光柱,記錄儀表的完美結合?？捎涗涢L達220天的歷史數據、歷史曲線。
借助了大屏幕LCD圖形顯示器,可同屏或分頁顯示多組提示漢字、參量數據、百分比棒圖、報警/輸出狀態、動態實時曲線、歷史曲線參數，同時可以高達19.2kbps速率與上位機或打印機聯絡，適合于單機或組態系統中使用。
|
技術指標
|
| 輸入信號 |
模 擬 量 |
熱 電 偶：K、E、S、B、J、T、R、Wre3-25；冷端溫度自動補償范圍0～50℃,
補償準確度±1℃
熱 電 阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤15Ω。
遠傳電阻：30～350Ω（遠傳壓力表）。
直流電壓：0～20mV、0～100mV、0～5V、1～5V、0～5V開方、1～5V開方、
-5V～5V；-0.1V～0.1V(訂貨時需指定，與其他信號不兼容)。
直流電流：0～10mA、0～20mA、4～20mA 、0～10mA開方、4～20mA開方。
輸入阻抗：電壓信號Ri≥500KΩ。 |
| 輸出信號 |
模擬量輸出
報警輸出
通訊輸出
饋電輸出
|
·DC 0～10mA（負載電阻≤750Ω） ·DC 4～20mA（負載電阻≤500Ω）
·DC 0～5V（負載電阻≥250KΩ） ·DC 1～5V（負載電阻≥250KΩ）
繼電器控制輸出─帶回差，觸點：AC220V/1A，DC24V/3A（阻性負載）
接口方式─標準串行雙向通訊接口：光電隔離，RS-485，RS-232等
波特率─1200bps～19.2kbps 內部自由設定 采用標準MODBUS RTU通信協議
DC24±1V，負載電流≤30mA |
| 特 性 |
測量精度
分辨率
采樣周期
記錄間隔
存儲長度
測量范圍
顯示方式
報警方式
溫度補償
打印控制
打印精度
參數設定
保護方式
|
±0.5%FS±0.2%FS
±1字
0.5秒
1秒－240秒之間分著1，2，4，6，15，30，60，120，240秒九檔可供選擇。
22小時（間隔1秒時）－220天（間隔240秒時）
-9999～99999字
中文菜單 實時動態曲線 歷史曲線追憶 數字 光柱 圖表 狀態
可選擇2～3限報警輸出，LCD指示
繼電器ON/OFF帶回差（用戶可自由設定）
0～50℃數字式溫度自動補償
直接配接串行打印機(如SP-A40SH微打等)，打印接口為RS-232
同儀表精度
·面板輕觸式按鍵數字設定（中文菜單提示）
·參數設定值密碼鎖定
·輸入回路斷線報警（熱電偶或電阻輸入時），繼電器輸出狀態LCD指示
·輸入超/欠量程報警，
·電源欠壓自動復位
·工作異常自動復位（Watch Dog）
·參數設定值斷電后永久保存 |
| 使用環境 |
環境溫度
相對濕度
供電電源
功 耗
|
0～50℃
≤85%RH ·避免強腐蝕氣體
常規型 ·AC 220V %（50Hz±2Hz）
特殊型 ·AC 90～265V—開關電源
·DC 24V±2V—開關電源
·≤5W（AC220V電源供電）
·≤4W（AC90～265V開關電源供電）
·≤4W（DC24V電源供電） |
| HR-LCD-XR |
D80系列（橫式） |
S80系列（豎式） |
| 儀表外形 |
|
|
| 外形尺寸 |
寬×高×深：160×80×140mm
|
寬×高×深：80×160×140mm
|
| 開孔尺寸 |
 單位：mm
|
 單位：mm
|
| 重量 |
·常規型：950g ·特殊型：700g
|
| 接線圖 |
橫式
|
| 備注 |
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向逆時針左旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。 |
| HR-LCD系列無紙記錄儀表型譜表 |
| 型 號 |
說 明 |
| HR-LCD-XR |
□ |
-□ |
□ |
□□ |
-□□ |
-□□ |
-□ |
-□ |
□ |
測量顯示無紙記錄儀（不帶控制/報警） |
| 外形尺寸 |
D8101
S8101
D8201
S8201
D8301
S8301 |
|
|
|
|
|
|
|
|
單路輸入160×80mm（橫式）
單路輸入80×160mm（豎式）
雙路輸入160×80mm（橫式）
雙路輸入80×160mm（豎式）
三路輸入160×80mm（橫式）
三路輸入80×160mm（豎式） |
通訊方式
或
打印方式 |
|
0
2
8
3 |
|
|
|
|
|
|
|
無通訊輸出
RS-232C通訊口
RS-485通訊口
RS-232C打印口 |
第一路
變送輸出方式 |
|
□ |
|
|
|
|
|
|
見“輸出方式”表 |
第一路
輸入類型 |
|
□□ |
|
|
|
|
|
見“輸入類型”表 |
第二路
輸入類型 |
|
□□ |
|
|
|
|
見“輸入類型”表 |
第三路
輸入類型 |
|
□□ |
|
|
|
見“輸入類型”表 |
| 饋電輸出 |
|
P
2P |
|
|
見“輸入類型”表 |
| 供電方式 |
|
T
W
A |
|
AC90～265V供電（開關電源）
DC24V供電（開關電源）
AC220V供電（線性電源） |
| 測量精度 |
|
B |
0.5%FS±1字（可省略）
0.2%FS±1字（請注明） |
|
| 輸入類型：SL0=36為全切換(特殊型號或要求的，請?zhí)峁┓侄忍柣騾⒖紭藴剩嗀洉r說明) |
| 代碼 |
分度號 |
測量范圍 |
代碼 |
分度號 |
測量范圍 |
| 00 |
B |
400～1800℃ |
15 |
±0.1V |
-9999～99999字 |
| 01 |
S |
0～1600℃ |
16 |
0～350Ω |
-9999～99999字 |
| 02 |
K |
0～1300℃ |
17 |
0～20mA |
-9999～99999字 |
| 03 |
E |
0～1000℃ |
18 |
0～10mA |
-9999～99999字 |
| 04 |
T |
-199.9～400.0℃ |
19 |
4～20mA |
-9999～99999字 |
| 05 |
J |
0～1200℃ |
20 |
0～5V |
-9999～99999字 |
| 06 |
F2 |
0～2000℃ |
21 |
1～5V |
-9999～99999字 |
| 07 |
保留參數 |
保留參數 |
22 |
0～10mA開方 |
-9999～99999字 |
| 08 |
Wre3-25 |
0～2300℃ |
23 |
4～20mA開方 |
-9999～99999字 |
| 09 |
Cu50 |
-50.0～150.0℃ |
24 |
0～5V開方 |
-9999～99999字 |
| 10 |
Cu100 |
-50.0～150.0℃ |
25 |
1～5V開方 |
-9999～99999字 |
| 11 |
Pt100 |
-199.9～650.0℃ |
26 |
±5V |
-9999～99999字 |
| 12 |
Pt100.1 |
-199.9～650.0℃ |
27 |
保留 |
保留 |
| 13 |
BA1 |
-199.9～600.0℃ |
28 |
特殊信號 |
-9999～99999字 |
| 14 |
BA2 |
-199.9～600.0℃ |
36 |
信號全切換 |
|
|
| 報警/變送輸出方式： |
| 代 碼 |
0 |
1 |
2 |
3 |
4 |
5 |
8 |
| 輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 |
|
| |
| HR-LCD系列無紙記錄儀表型譜表 |
| 型 號 |
說 明 |
| HR-LCD-XR |
□ |
-□ |
□ |
□□ |
□□ |
□□ |
-□ |
□ |
□ |
□ |
-□ |
測量控制液晶顯示無紙記錄儀(帶控制/報警) |
| 外形尺寸 |
D8103
S8103
D8203
S8203
D8303
S8303 |
|
|
|
|
|
|
|
|
|
|
單路輸入160×80mm（橫式）
單路輸入80×160mm（豎式）
雙路輸入160×80mm（橫式）
雙路輸入80×160mm（豎式）
三路輸入160×80mm（橫式）
三路輸入80×160mm（豎式） |
通訊方式
或
打印方式 |
|
0
2
8
3 |
|
|
|
|
|
|
|
|
|
無通訊輸出
RS-232通訊口
RS-485通訊口
RS-232打印口 |
報警/變送
輸出 |
|
□ |
|
|
|
|
|
|
|
|
見“輸出方式”表 |
第一路
輸入類型 |
|
□□ |
|
|
|
|
|
|
|
見“輸入類型”表 |
第二路
輸入類型 |
|
□□ |
|
|
|
|
|
|
見“輸入類型”表 |
第三路
輸入類型 |
|
□□ |
|
|
|
|
|
見“輸入類型”表 |
| 第一報警方式 |
|
H
L |
|
|
|
|
上限報警（只能選其中一種報警方式）
下限報警 |
| 第二報警方式 |
|
H
L |
|
|
|
上限報警（只能選其中一種報警方式）
下限報警 |
| 第三報警方式 |
|
H
L |
|
|
上限報警（只能選其中一種報警方式）
下限報警 |
| 饋電輸出 |
|
P
2P |
|
一路DC24V輸出
二路DC24V輸出 |
| 供電方式 |
|
T
W
A |
AC90～265V供電（開關電源）
DC24V供電（開關電源）
AC220V供電（線性電源） |
| 測量精度 |
|
B |
0.5%FS±1字（可省略）
0.2%FS±1字（請注明） |
|
| 輸入類型：SL0=36為全切換(特殊型號或要求的，請?zhí)峁┓侄忍柣騾⒖紭藴?，訂貨時說明) |
| 代碼 |
分度號 |
測量范圍 |
代碼 |
分度號 |
測量范圍 |
| 00 |
B |
400～1800℃ |
15 |
±0.1V |
-1999～9999字 |
| 01 |
S |
0～1600℃ |
16 |
0～350Ω |
-1999～9999字 |
| 02 |
K |
0～1300℃ |
17 |
0～20mA |
-1999～9999字 |
| 03 |
E |
0～1000℃ |
18 |
0～10mA |
-1999～9999字 |
| 04 |
T |
-199.9～400.0℃ |
19 |
4～20mA |
-1999～9999字 |
| 05 |
J |
0～1200℃ |
20 |
0～5V |
-1999～9999字 |
| 06 |
F2 |
0～2000℃ |
21 |
1～5V |
-1999～9999字 |
| 07 |
保留參數 |
保留參數 |
22 |
0～10mA開方 |
-1999～9999字 |
| 08 |
Wre3-25 |
0～2300℃ |
23 |
4～20mA開方 |
-1999～9999字 |
| 09 |
Cu50 |
-50.0～150.0℃ |
24 |
0～5V開方 |
-1999～9999字 |
| 10 |
Cu100 |
-50.0～150.0℃ |
25 |
1～5V開方 |
-1999～9999字 |
| 11 |
Pt100 |
-199.9～650.0℃ |
26 |
±5V |
-1999～9999字 |
| 12 |
Pt100.1 |
-199.9～650.0℃ |
27 |
保留 |
保留 |
| 13 |
BA1 |
-199.9～600.0℃ |
28 |
特殊信號 |
-1999～9999字 |
| 14 |
BA2 |
-199.9～600.0℃ |
36 |
信號全切換 |
|
|
| 報警/變送輸出方式： |
| 代 碼 |
0 |
1 |
2 |
3 |
4 |
5 |
8 |
| 輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 |
|
