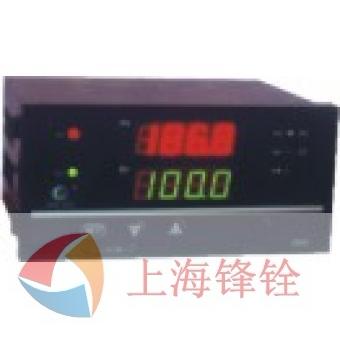

HR-WP-X系列模糊PID自整定調節器/溫控器（閥位控制）商品描述：
| 主要特點： |
模糊PID自整定調節器/溫控器（閥位控制）采用了人工智能模糊控制；提高了采樣速率（250ms）、運算精度、控制精度（一般優于0.2％FS）；在外給定基礎上采用微分先行的控制方式有效的抑制了對象的擾動問題；
可取代伺服放大器直接驅動執行機構（如閥門等）；閥門控制可選擇有/無限位方式；
可自動跟隨閥位反饋值進行控制輸出（模擬量控制輸出或繼電器正轉、反轉控制輸出）。
可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。
可同時兩路輸入并顯示測量信號及閥位反饋信號。
可分別帶有一路模擬量控制輸出或開關量控制輸出--繼電器正轉、反轉控制及一路模擬量變送輸出，適用于各種測量控制場合。
可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統；采用標準MODBUS RTU通信協議。
采用雙LED數碼（可同時顯示測量值+閥位反饋值或輸出量）+雙光柱（可同時顯示測量值+閥位反饋值或輸出量），光柱顯示使顯示更為清晰直觀。 |
| 技術指標 |
| 輸入信號 |
熱 電 偶： K、E、S、B、J、T；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。
熱 電 阻：Pt100、Cu50；引線電阻補償范圍≤15Ω。
直流電壓：0～5V、1～5V；
直流電流：0～10mA、4～20mA。
輸入阻抗：電壓信號Ri≥250KΩ。 |
| 輸出信號 |
模擬量輸出：DC 0～10mA輸出（負載電阻≤750Ω）
DC 4～20mA輸出（負載電阻≤500Ω）
DC 0～5V輸出（負載電阻≥250KΩ）
DC 1～5V輸出（負載電阻≥250KΩ）
開關量輸出：繼電器控制輸出─繼電器ON/OFF帶回差。AC220V/1A，DC24V/3A （阻性負載）
可控硅控制輸出─SCR（可控硅過零觸發脈沖）輸出，光電隔離，400V/0.5A
固態繼電器控制輸出─SSR（固態繼電器控制信號）輸出，光電隔離，6～24V/30mA
雙向可控硅無觸點開關輸出─SOT輸出，光電隔離，400V/7A
通訊輸出： 接口方式─標準串行雙向通訊接口：光電隔離，RS-485，RS-232等
波特率─1200～9600bps 內部自由設定 采用標準MODBUS RTU通信協議
饋電輸出： DC24±1V，負載電流≤30mA |
| 特 性 |
測量精度： ±0.5%FS或0.2%FS
分 辨 率： ±1字
測量范圍： -1999～9999字
顯示方式： -1999～9999字測量值顯示
-1999～9999字設定值顯示
-1999～9999字控制目標值顯示
0～100%輸出量顯示
雙LED+雙光柱顯示
發光二極管工作狀態顯示
溫度補償： 0～50℃數字式溫度自動補償
參數設定： ·面板輕觸式按鍵數字設定
·參數設定值斷電后永久保存
·參數設定值密碼鎖定
保護方式： ·輸入回路斷線報警（熱電偶或電阻輸入時），繼電器輸出狀態LED指示
·輸入超/欠量程報警
·電源欠壓自動復位
·工作異常自動復位（Watch Dog） |
| 使用環境 |
環境溫度： 0～50℃
相對濕度： ≤85%RH ·避免強腐蝕性氣體
供電電壓： 常規型 AC220V %（50Hz±2Hz線性電源）
特殊型 AC90V～265V-開關電源
DC24V±2V-開關電源
功 耗： ≤5W（AC220V線性電源供電）
≤4W（AC90～265V開關電源供電）
≤4W（DC24V電源供電） |
|
|
HR-WP-X
|
TD/D825系列(橫式)
|
S/TS825系列(豎式)
|
儀表外形
|
|
|
外形尺寸
|
寬×高×深:160×80×140mm
|
寬×高×深:80×160×140mm
|
開孔尺寸
|
單位：mm
|
單位：mm
|
重量
|
·常規型：850g
|
·常規型：550g
|
接線圖
|
橫式
|
備 注
|
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃，豎式光柱向右順時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。
|
HR-WP-X
|
D925系列
|
D725系列
|
儀表外形
|
|
|
外形尺寸
|
寬×高×深:96×96×105mm
|
寬×高×深:72×72×105mm
|
開孔尺寸
|
單位：mm
|
單位：mm
|
重 量
|
．常規型：500
|
．常規型：450
|
接線圖
|
D925系列
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。
D725系列
|
HR-WP-X
|
D425系列（橫式）
|
S425系列（豎式）
|
儀表外形
|
|
|
外形尺寸
|
寬×高×深：96×48×105mm
|
寬×高×深：48×96×105mm
|
開孔尺寸
|
單位：mm
|
單位：mm
|
接線圖
|
橫式
|
備注
|
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。
|
HR-WP系列模糊PID自整定調節器/溫控器（閥位控制）型譜表
|
| 型 號 |
說 明 |
| HR-WP-X |
□ |
-□ |
□ |
□ |
-□ |
□ |
-□ |
□ |
-□ |
□ |
閥位控制模糊PID自整定調節器/溫控器 |
| 外形尺寸 |
D425
S425
D725
D825
S825
D925 |
|
|
|
|
|
|
|
|
|
閥位控制96×48mm（橫式）
閥位控制48×96mm（豎式）
閥位控制72×72mm
閥位控制160×80mm（橫式）
閥位控制80×160mm（豎式）
閥位控制96×96mm |
| 通訊方式 |
|
□ |
|
|
|
|
|
|
|
|
參見“通訊方式” |
| 控制輸出方式 |
|
□ |
|
|
|
|
|
|
|
參見“輸出方式” |
| 變送輸出方式 |
|
□ |
|
|
|
|
|
|
參見“輸出方式” |
| PV測量輸入 |
|
□ |
|
|
|
|
|
參見“輸入類型” |
| SV閥位輸入 |
|
□ |
|
|
|
|
參見“輸入類型” |
| 第一報警方式 |
|
N
H
L |
|
|
|
無報警
上限報警 （只能選其中一種報警方式）
下限報警 |
| 第二報警方式 |
|
N
H
L
G
A
D |
|
|
無報警
上限報警
下限報警 （只能選其中一種報警方式）
偏差內報警
偏差外報警
LBA報警 |
| 饋電輸出 |
|
P |
|
一路DC24V輸出 |
| 供電方式 |
|
T
W
A |
AC90～265V（開關電源）供電
DC24V（開關電源）供電
AC220V供電（線性電源） |
| 測量精度 |
|
B |
0.5％FS±1字(可省略)
0.2％FS±1字(請注明) |
|
|
| |
| |
HR-WP系列模糊PID自整定調節器/控制器（閥位控制）型譜表 |
| 型 號 |
說 明 |
| HR-WP-X |
□ |
-□ |
□ |
□ |
-□ |
□ |
-□ |
□ |
-□ |
□ |
光柱顯示閥位控制模糊PID自整定調節器/溫控器 |
| 外形尺寸 |
TD825
TS825 |
|
|
|
|
|
|
|
|
|
閥位控制160×80mm（橫式）
閥位控制80×160mm（豎式） |
| 通訊方式 |
|
□ |
|
|
|
|
|
|
|
|
參見“通訊方式” |
| 控制輸出方式 |
|
□ |
|
|
|
|
|
|
|
參見“輸出方式” |
| 變送輸出方式 |
|
□ |
|
|
|
|
|
|
參見“輸出方式” |
| PV測量輸入 |
|
□ |
|
|
|
|
|
參見“輸入類型” |
| SV閥位輸入 |
|
□ |
|
|
|
|
參見“輸入類型” |
| 第一報警方式 |
|
N
H
L |
|
|
|
無報警（可省略）
上限報警 （只能選其中一種報警方式）
下限報警 |
| 第二報警方式 |
|
N
H
L
G
A
D |
|
|
無報警（可省略）
上限報警
下限報警 （只能選其中一種報警方式）
偏差內報警
偏差外報警
LBA報警 |
| 饋電輸出 |
|
P |
|
一路DC24V輸出 |
| 供電方式 |
|
T
W
A |
AC90～265V（開關電源）供電
DC24V（開關電源）供電
AC220V供電（線性電源） |
| 測量精度 |
|
B |
0.5％FS±1字(可省略)
0.2％FS±1字(請注明) |
|
|
輸入類型：SL0=36為全切換（特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，訂貨時說明）
|
| 代碼 |
分度號 |
測量范圍 |
代碼 |
分度號 |
測量范圍 |
| 00 |
B |
400～1800℃ |
12 |
BA1 |
-199.9～600.0℃ |
| 01 |
S |
0～1600℃ |
13 |
BA2 |
-199.9～600.0℃ |
| 02 |
K |
0～1300℃ |
14 |
保留 |
保留 |
| 03 |
E |
0～1000℃ |
15 |
保留 |
保留 |
| 04 |
T |
-199.9～400℃ |
16 |
30～350Ω |
-1999～9999字 |
| 05 |
J |
0～1200℃ |
17 |
0～20mA |
-1999～9999字 |
| 06 |
保留參數 |
保留參數 |
18 |
0～10mA |
-1999～9999字 |
| 07 |
保留參數 |
保留參數 |
19 |
4～20mA |
-1999～9999字 |
| 08 |
Wre3-25 |
0～2300℃ |
20 |
0～5V |
-1999～9999字 |
| 09 |
Cu50 |
-50.0～150.0℃ |
21 |
1～5V |
-1999～9999字 |
| 10 |
Cu100 |
-50.0～150.0℃ |
28 |
特殊信號 |
-1999～9999字 |
| 11 |
Pt100 |
-199.9～650.0℃ |
36 |
信號全切換 |
|
|
| 通訊接口方式： |
| 代碼 |
0 |
2 |
8 |
| 通訊方式 |
無通訊 |
RS-232通訊口 |
RS-485通訊口 |
|
| 變送輸出類型： |
| 代 碼 |
0 |
2 |
3 |
4 |
5 |
8 |
| 輸出方式 |
無輸出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 |
|
| PID控制輸出類型： |
| 代 碼 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| 輸出方式 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 |
|
|
