應用

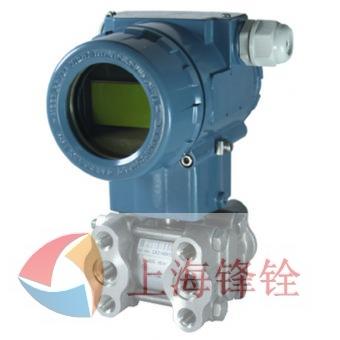

HR-3051F1-S衛生型差壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流 信號輸出。HR-3051F1-S也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。
標準規格
（以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油）
性能規格
調量程的參考精度
（包括從零點開始的線性、回差和重復性）
HR-3051F1-SA：±0.05%
HR-3051F1-SB：±0.075%
HR-3051F1-SC：±0.1%
若TD>10 (TD=最大量程/調節量程)，則為：
HR-3051F1-SA：±(0.0075×TD)%
HR-3051F1-SB：±(0.0075×TD)%
HR-3051F1-SC：±(0.01×TD)%
環境溫度影響
-20℃～65℃時總影響量為：
±(0.3×TD+0.1)%×Span
-40℃～-20℃和65℃～85℃時總影響量為：
±(0.3×TD+0.1)%×Span
過范圍影響：±0.075%×Span
穩定性：±0.1%×Span /3 年
電源影響
±0.001% /10V(12～42V DC)，可忽略不計
功能規格
量程和范圍
法蘭與最小量程關系對照表
量程限
最小量程應為表1和表2中最小量程的較大值。
調節的量程不得小于最小量程。
零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程
安裝位置影響
變送器本體可直接固定于任何位置。最好使過程法蘭軸處于垂直狀態，位置偏差將產生可校正的零位偏移。電子表殼最大可旋轉360°，定位螺釘可將其固定于任何位置。
毛細管部件和法蘭應僅可能安裝在相同的環境溫度中。毛細管的最小彎曲半徑為75mm，嚴禁纏繞！
輸出
2線制，4～20mADC HART輸出，數字通訊，可選擇線性或平方根輸出，HART協議加載在4～20mADC信號上。
輸出信號極限：
Imin=3.9mA，Imax=20.5mA
報警電流
低報模式（最?。?.7mA
高報模式（最大）：21 mA
不報模式（保持）：保持故障前的有效電流值
報警電流標準設置：高報模式
響應時間
放大器部件阻尼常數為0.1s；傳感器和遠傳法蘭時間常數為0.2～6s，取決于傳感器的量程、量程比，毛細管的長度，以及充灌液的粘度。附加的可調時間常數為：0.1～60s。
預熱時間：< 15s
環境溫度：-40～85℃
帶液晶顯示、氟橡膠密封圈時-20～65℃
儲存溫度/運輸溫度：-50～85℃
帶液晶顯示時：-40～85℃
介質溫度：-30～250℃
填充液、工作溫度關系表
壓力極限：從3.5kPa絕對壓力至額定壓力。
單向過載極限
低壓側為變送器本體額定壓力，高壓側為遠傳法蘭額定壓力，可能出現可修正的零點漂移。
電磁兼容性(EMC)
見下頁《電磁兼容性附表》
防爆性能
NEPSI隔爆許可：Ex dⅡC T6
NEPSI本安許可：Ex iaⅡC T4
允許使用溫度為：-40℃～65℃
安裝
電源及負載條件
電源電壓為24V
R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
最大電源電壓：42VDC
最小電源電壓：12VDC，15VDC（背光液晶顯示）
數字通訊負載范圍： 250～600Ω
電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。
過程連接
標準過程連接：DN25/DN40/DN50/DN76.1衛生型接口。
物理規格
材質
膜片： 不銹鋼 316L、哈氏合金C
過程連接：不銹鋼 316
填充液： 硅油、植物油
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠（NBR）
銘牌：不銹鋼 304
重量：約10～16.5kg
外殼防護等級：IP67
電磁兼容性附表
注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。
（2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。
外形尺寸單位
垂直配管安裝方式
注：除了管道安裝以外，同樣的安裝支架還可以采用墻裝方式，參考RP1O01差壓變送器樣本。
電氣連接圖
注：快捷接口功能等同于信號端子。
過程連接說明
DIN 32676 DN 40/ISO 2852 DN 38 DIN 32676 DN 50/ISO 2852 DN 51
（代碼A）
(代碼B)
ISO 2852 DN 76.1
（代碼D）
DIN 11851 DN40DIN 11851 DN50
(代碼E)
(代碼F)
型號和規格代碼表
衛生型差壓變送器選型 HR-3051F1-S
代碼 精度
A 基本誤差±0.05%
B 基本誤差±0.075%
C 基本誤差±0.1%
代碼 量程
B 0-2kPa～6kPa /（0-200～600 mmH2O）/(0-20～60mbar)
C 0-4kPa～40kPa /（0-400～4000 mmH2O）/(0-40～400mbar)
D 0-10kPa～250kPa /（0-1～25 mH2O）/(0-100～2500mbar)
代碼 膜片材質 填充液
A 不銹鋼 316L 硅油
C 哈氏合金 C 硅油
X 不銹鋼 316L 植物油
Y 哈氏合金 C 植物油
代碼 過程連接
B 衛生型接口DIN 32676 DN40 / ISO 2852 DN 38
C 衛生型接口DIN 32676 DN50 / ISO 2852 DN 51
D 衛生型接口ISO 2852 DN 76.1
E 衛生型接口DIN 11851 DN40
F 衛生型接口DIN 11851 DN50
代碼 毛細管長度
0 無毛細管，直接安裝式
1 1m
2 2m
3 3m
4 4m
5 5m
6 6m
8 8m
A 10m
S 特殊長度
代碼 安裝支架
N 無
1 不銹鋼
2 鍍鋅碳鋼
代碼 液晶顯示
N 無液晶顯示
1 液晶顯示
2 背光液晶顯示
代碼 防爆
N 基本型
A 本安型
D 隔爆型
代碼 文件要求
N 無
1 檢測報告
2 檢測報告+材質報告
注1：毛細管的長度與過程接口的對應關系表(X為不建議)
注2：HR-3051F1-S衛生型差壓變送器正負腔均配置衛生型法蘭裝置。
選項舉例：HR-3051F1-S—C—C—A—A—4—N—1—N—N
[HR-3051F1-S]：衛生型差壓變送器
[C]：基本誤差±0.1%
[C]：量程為0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar)
[A]：接液部分為不銹鋼 316L膜片，填充液為硅油
[A]：過程連接接口為DIN 32676 DN25 / ISO 2852 DN 25
[4]：毛細管4m
[N]：無安裝支架
[1]：液晶顯示
[N]：基本型（非防爆）
[N]：無文件要求
