應用
差壓遠傳變送器的膜盒是用于防止管道內介質直接進 入差壓變送器的壓力傳感器組件中，它與變送器之間采用 硅油等填充液傳遞壓力。 HR-3051F1差壓遠傳變送器用于測量液體、氣體或蒸汽 的液位、密度、壓力、以及流量，然后將其轉變成4～20mA DCHART電流信號輸出。HR-3051F1也可與RST375手持終端或 RSM100 Modem 相互通信，通過它們進行參數設定、過程監 控等。HR-3051F1差壓遠傳變送器的測量范圍（未遷移時） 為0-1kPa～2MPa，遠傳法蘭的額定壓力分別為：1.6/4MPa、 6.4MPa、10MPa、150psi、300psi或600psi。
工作原理

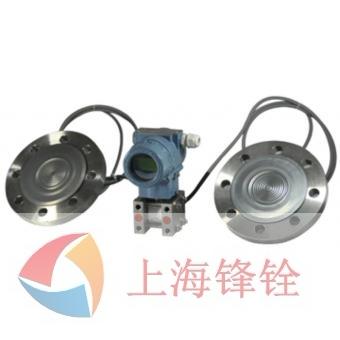

HR-3051F1差壓遠傳變送器結構上由HR-3051F1系列差壓變送器和經焊接安裝的帶毛細管遠傳法蘭組成。其工作原理與 HR-3051F1系列差壓變送器相同（參見HR-3051F1系列差壓變送器技術規格書），只是壓力傳遞路徑略有不同：作用在遠傳 法蘭側的壓力，首先經遠傳法蘭上的膜片和填充液，再經毛細管，最后到達測量傳感器相應的正負側。
輸入
測量參數：差壓、液位
測量范圍
下限值：-100%URL起（連續可調）
上限值：至+100%URL（連續可調）
輸出
輸出信號
2線制，4～20mADC HART輸出，數字通訊，HART協議加載在4～20mADC信號上。
輸出信號極限：Imin=3.9mA，Imax=20.5mA
報警電流（模式可設置）
低報模式（最?。?.7mA
高報模式（最大）：21mA
不報模式（保持）：保持故障前的有效電流值
報警電流標準設置：高報模式
響應時間
放大器部件阻尼常數為0.1s；傳感器和遠傳法蘭時間常數為0.2～6s，取決于傳感器的量程、量程比，毛細管的長度， 以及填充液的粘度。附加的可調時間常數為：0.1～60s。
一般條件
安裝條件
變送器本體可直接固定于任何位置。最佳狀態是使過程法蘭軸處于垂直狀態，位置偏差將產生可校正的零位偏移。電子表殼最大可旋轉360°，定位螺釘可將其固定于任何位置。
遠傳法蘭與符合ANSI/DIN標準的配套法蘭相連接，該配套法蘭應配有軟性墊片和安裝固定的螺栓、螺母（用戶可選配安裝螺栓、螺母）。
對于雙邊法蘭遠傳變送器，毛細管部件和遠傳法蘭應僅可能安裝在相同的環境溫度中。毛細管的最小彎曲半徑為75mm，嚴禁纏繞！
環境條件
環境溫度
最低：取決于填充液
最高：85℃
帶液晶顯示、氟橡膠密封圈時-20～65℃
儲存溫度/運輸溫度
最低：取決于填充液
最高：85℃
相對濕度：0～100%
抗沖擊
加速度：50g
持續時間：11ms
抗震動
2g至500Hz
電磁兼容性(EMC)
見下頁表4《電磁兼容性附表》
過程介質極限
溫度極限
介質溫度：-30～400℃
遠傳法蘭額定壓力
ANSI標準：150psi～600psi
DIN標準： PN 1.6MPa～PN 10MPa
單向過載極限
低壓側為變送器本體額定壓力，高壓側為遠傳法蘭額定壓力，可能出現可修正的零點漂移。
重量
單邊遠傳為DN 50/2”約7～10kg，DN 80/3”約8～11kg，DN 4”約9～12kg；
雙邊遠傳為DN 50/2”約10～16.5kg，DN 80/3”約12～18kg，DN 4”約14～21kg。
防爆性能
NEPSI隔爆許可：Ex dⅡC T6
NEPSI本安許可：Ex iaⅡC T4
允許使用溫度為：-40℃～65℃
電源及負載條件
電源電壓為24V
R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
最大電源電壓：42VDC
最小電源電壓：12VDC，15VDC（背光液晶顯示）
數字通訊負載范圍： 250～600Ω
材質
測量膜盒：不銹鋼 316L
膜片： 不銹鋼 316L、哈氏合金C、鉭
過程法蘭：不銹鋼 304
填充液： 硅油、高溫硅油、超高溫硅油、植物油
密封圈： 丁腈橡膠（NBR）、氟橡膠（FKM）、
聚四氟乙烯（PTFE）
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠（NBR）
銘牌：不銹鋼 304
電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。
過程連接
| 型號和規格代碼表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 液位變送器法蘭部分選型 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注2：膜片貼PTFE膜，也即F4膜片，可適用于大于絕對壓力50kPa的負壓測量，但只適用于扁平式液位法蘭。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 選型舉例：HR-3051F1 —C—2—A—1—L—N—N—1—1—1—N—1—C，RH-H—1—F—S—4—P—N，RL-H—1—F—S—4—P—N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
[H]：4-20mA帶HART通訊
[C]：量程為0-400Pa～40kPa（0-40～4000 mmH2O） [2]：靜壓補償為10MPa [A]：接液部分為不銹鋼 316L膜片，填充液為硅油 [1]：額定工作壓力為16MPa [R]：遠傳法蘭測量形式 [N]：接液密封圈為丁腈橡膠（NBR） [N]：無特殊選項 [N]：無安裝支架 [1]：低壓端配1/2 英寸NPT內螺紋不銹鋼橢圓形法蘭 [1]：液晶顯示 [N]：基本型（非防爆） [1]：位號標于銘牌內 [C]：中文使用說明書 [RH-]：高壓側接液密封裝置為遠傳法蘭
[H]：DN80（DIN 2501）法蘭口徑，E型DN2526密封面形式， 不銹鋼 316L膜片 [1]：PN 1MPa/4MPa（DIN 2501）法蘭壓力等級 [F]：接液面為扁平式膜盒 [S]：填充液為硅油 [4]：毛細管長度為4m [P]：帶PVC保護層毛細管 [N]：接液法蘭膜盒面無特殊處理 [RL-]：低壓側接液密封裝置也為遠傳法蘭
[H]：DN80（DIN 2501）法蘭口徑，E型DN2526密封面形式，不銹鋼 316L膜片 [1]：PN 1MPa/4MPa（DIN 2501）法蘭壓力等級 [F]：接液面為扁平式膜盒 [S]：填充液為硅油 [4]：毛細管長度為4m [P]：帶PVC保護層毛細管 [N]：接液法蘭膜盒面無特殊處理 注3：差壓變送器選項參見HR-3051F1系列變送器選項表；
注4：遠傳變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。為了使遠傳變送器性能最優，應選擇量程比<10:1。 注5：當測量壓力或工作靜壓<50kPa(絕對壓力)時，應特殊備注，制造過程中需要特殊處理，以保證性能。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 選型舉例：HR-3051F1-H—C—2—A—1—L—N—N—1—1—1—N—1—C，TH-U—1—S—3—N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| [H]：4-20mA帶HART通訊 [C]：量程為0-400Pa～40kPa（0-40～4000 mmH2O） [2]：靜壓補償為10MPa [A]：接液部分為不銹鋼 316L膜片，填充液為硅油 [1]：額定工作壓力為16MPa [R]：遠傳法蘭測量形式 [N]：接液密封圈為丁腈橡膠（NBR） [N]：無特殊選項 [N]：無安裝支架 [1]：低壓端配1/2 英寸NPT內螺紋不銹鋼橢圓形法蘭 [1]：液晶顯示 [N]：基本型（非防爆） [1]：位號標于銘牌內
[C]：中文使用說明書 [TH-]正腔為螺紋安裝式遠傳法蘭密封裝置
[U]：不銹鋼 316L膜片 [1]：無沖洗孔 [S]：填充液為硅油 [3]：毛細管長度為3m [P]：帶PVC保護層毛細管 注7：內容同注3
注8：內容同注4 注8：內容同注5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
