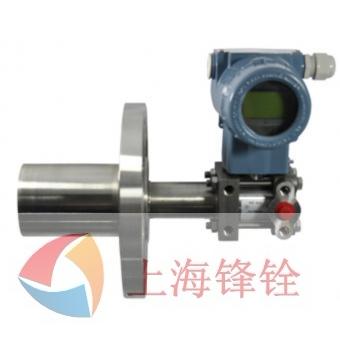

| 差壓液位變送器的膜盒是用于防止管道內介質直接進入差壓變送器的 壓力傳感器組件中，它與變送器之間采用硅油等填充液傳遞壓力。 HR-3051F1液位變送器用于測量液體、氣體或蒸汽的液位、密度、壓力、 以及流量，然后將其轉變成4～20mADC HART電流信號輸出。HR-3051F1也 可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設 定、過程監控等。HR-3051F1系列液位變送器的測量范圍（未遷移時）為 0-1kPa～2MPa，液位法蘭的額定壓力分別為：1.6/4MPa、6.4MPa、10MPa、 150psi、300psi或600psi。 | |
| 標準規格 | |
| HR-3051F1差壓液位變送器結構上由HR-3051F1系列差壓變送器和經焊接安裝的液位法蘭組成。其工作原理與HR-3051F1 系列差壓變送器相同（參見HR-3051F1系列差壓變送器技術規格書），只是正壓側壓力傳遞路徑略有不同：作用在高壓側的 壓力，首先經液位法蘭上的膜片和填充液，再經變送器本體，最后到達測量傳感器的高壓側。 |
| 輸入 | |||||||||||||||||
| 測量參數：差壓、液位 測量范圍 下限值：-100%URL起（連續可調） 下限值：至+100%URL（連續可調） 量程 |
|||||||||||||||||
表1量程代碼與量程范圍關系對照表
|
|||||||||||||||||
表2液位法蘭與最小量程關系對照表
|
|||||||||||||||||
| 差壓液位變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。液位變送器的最大量 程應為變送器本體最大量程與液位法蘭額定壓力兩者的最小值。 |
| 輸出 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 輸出信號 2線制，4～20mADC HART輸出，數字通訊，HART協議加載在4～20mADC信號上。 輸出信號極限：Imin=3.9mA，Imax=20.5mA 報警電流（模式可設置） 低報模式（最?。?.7mA 高報模式（最大）：21mA 不報模式（保持）：保持故障前的有效電流值 報警電流標準設置：高報模式 |
||||||||||||||||||||||||||||||||||||||||||||||||||
| 響應時間 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 放大器部件阻尼常數為0.1s；傳感器和液位法蘭時間常數為0.2～2s，取決于量程及量程比。附加的可調時間常數為： 0.1～60s。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
| 一般條件 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 安裝條件 通過液位法蘭變送器可直接固定于任何位置。最佳狀態是使過程法蘭軸處于垂直狀態，位置偏差將產生可校正的零位 偏移。電子表殼最大可旋轉360°，定位螺釘可將其固定于任何位置。 環境條件 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| 型號和規格代碼表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 液位變送器法蘭部分選型 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 選型舉例：HR-3051F1—H—C—2—A—1—L—N—N—1—1—1—N—1—C，LT-H—1—F—S—N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
[H]：4-20mA帶HART通訊 [LT-]:接液密封裝置為液位法蘭 注3：差壓變送器選項參見HR-3051F1系列變送器選項表； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
