| 應用 | |

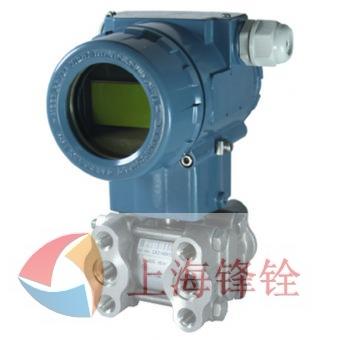

| HR-3051F12/3-差壓安裝式表壓/絕壓變送器用于測量液體、氣 體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電 流信號輸出。HR-3051F12/3也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。 | |
| 標準規格 | |
| （以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油） |
| 性能規格 | ||||||||||||
| 調量程的參考精度 （包括從零點開始的線性、回差和重復性） ±0.075% 若TD>10（TD=最大量程/調節量程），則為： ±(0.0075×TD)% |
||||||||||||
環境溫度影響
|
||||||||||||
長期穩定性
|
||||||||||||
| 電源影響 ±0.001% /10V(12～42V DC)，可忽略不計 |
| 功能規格 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 量程和范圍(HR-3051F12-表壓變送器) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
量程和范圍(HR-3051F13-絕壓變送器)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 量程限 在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征。 零點設置 零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程 安裝位置影響 與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，有<0.4kPa范圍內的零位影響，均可以通過調節調零校正。無量程影響。 輸出 2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。 輸出信號極限：Imin=3.9mA，Imax=20.5mA 報警電流 低報模式（最?。?.7mA 高報模式（最大）：21 mA 不報模式（保持）：保持故障前的有效電流值 報警電流標準設置：高報模式 響應時間 放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。 預熱時間：< 15s 環境溫度 -40～85℃ 帶液晶顯示、氟橡膠密封圈時-20～65℃ 儲存溫度/運輸溫度 -50～85℃ 帶液晶顯示時：-40～85℃ 壓力極限：從真空至最大量程。 過載極限：
電磁兼容性(EMC)：見下頁《電磁兼容性附表》 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 安裝 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電源及負載條件 電源電壓為24V，R≤(Us-12V)/Imax kΩ 其中 Imax=23 mA 最大電源電壓：42VDC 最小電源電壓：12VDC，15VDC（背光液晶顯示） 數字通訊負載范圍： 230～600Ω 電氣連接 M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。 過程連接 過程連接法蘭的端面有NPT 1/4 和UNF 7/16``內螺紋。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 物理規格 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 材質 膜片：不銹鋼 316L、哈氏合金C 過程連接：不銹鋼 316L 填充液：硅油 變送器外殼：鋁合金材質，外表噴涂環氧樹脂 外殼密封圈：丁腈橡膠（NBR） 銘牌：不銹鋼 304 重量 3.3kg（無：液晶顯示、安裝支架、過程連接） 外殼防護等級：IP67 電磁兼容性附表 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型號和規格代碼表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
