應用 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
通常和顯示儀表、記錄儀表等配套使用。直接測量生產現場存在碳氫化合物等爆炸的0~1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
特點
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●多種防爆形式,防爆性能好;
●壓簧式感溫元件,抗振性能好; ●測量范圍大; ●機械強度高,耐壓性能好。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作原理
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

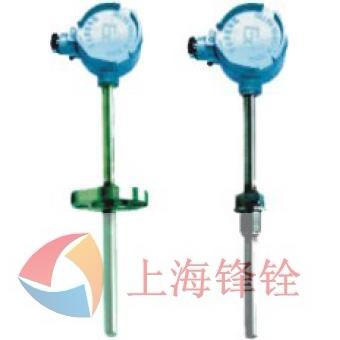

防爆熱電偶利用間隙隔爆原理,設計具有足夠強度的接線盒等部件,將所有會產生火花、電弧和危險溫度的零部件都密封在接線盒腔內,當腔內發生爆炸時,能通過接合面間隙熄火和冷卻,使爆炸后的火焰和溫度傳不到腔外,從而進行測溫。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主要技術參數
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●產品執行標準
IEC584 GB/T16839-1997 IEC1515 JB/T5518-91 GB3836 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
常溫絕緣電阻
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●常溫絕緣電阻
熱電偶在環境溫度為20±15℃,相對濕度不大于80%,試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻 ≥100MΩ.m。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
測溫范圍及允差
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●測溫范圍及允差
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●取證一覽表
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注:NEPSI防爆認證系國家級儀器儀表防爆安全監督檢驗站。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●防爆分組形式
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
○電氣設備類別 Ⅰ類——煤礦井下用電氣設備 Ⅱ類——工廠用電氣設備 ○防爆等級 防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物最大安全間隙分為A、B、C三級。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
○溫度組別
防爆熱電偶的溫度組別按其外露部分允許最高表面溫度分為T1~T6。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
●防爆級別
EXdⅡ□T□ ExiaⅡ□T□ ●防護等級:IP65 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
接線盒形式
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
型號命名方法
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
選型須知
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1)型號
2)分度號 3)防爆等級 4)精度等級 5)安裝固定形式 6)保護管材質 7)長度或插入深度 例A:防爆熱電偶,K型,固定螺紋M27×2,隔爆等級dIIBT4級,保護管316L,長度450mm,插入深度300mm。 HR-WRN-240,K,L=450×300,M27×2,dIIBT4保護管316L。 |
