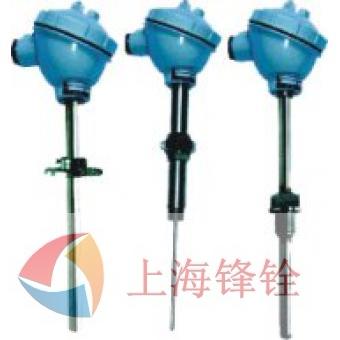

| 應用 |
|
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中0～1300℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
|
|
| |
|
| |
特點 |
| |
●裝配簡單，更換方便；
●壓簧式感溫元件，抗振性能好；
●測量范圍大；
●機械強度高，耐壓性能好； |
| |
|
| |
工作原理 |
|
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值?！?/div>
|
| |
|
| |
主要技術參數 |
| |
○產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91 |
| |
|
| |
○常溫絕緣電阻 |
|
熱電偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥100MΩ.m。
|
| |
|
| |
○測量范圍及允差 |
| |
| 型號 |
分度號 |
允許誤差與偶材等級 |
| I級 |
II級 |
| 允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
| HR-WRN |
K |
±1.5℃
±0.004│t│ |
-40～+375
375～1000 |
±2.5℃
±0.0075│t│ |
-40～+333
333～1200 |
| HR-WRM |
N |
±1.5℃
±0.004│t│ |
-40～+375
375～1000 |
±2.5℃
±0.0075│t│ |
-40～+333
333～1200 |
| HR-WRE |
E |
±1.5℃
±0.004│t│ |
-40～+375
375～800 |
±1.5℃
±0.004│t│ |
-40～+333
333～900 |
| HR-WRF |
J |
±1.5℃
±0.004│t│ |
-40～+375
375～750 |
±1.5℃
±0.004│t│ |
-40～+333
333～750 |
| HR-WRC |
T |
±1.5℃
±0.004│t│ |
-40～+125
125～350 |
±1℃
±0.0075│t│ |
-40～+333
133～350 |
| HR-WRP |
S |
±1℃
±[1+0.003（t-1100）] |
0～+1100
1100～1600 |
±2.5℃
±0.0025│t│ |
0～600
600～1600 |
|
| |
|
| |
○接線盒形式
|
| |
|
| |
注：電氣出口M未特殊指明，一律視為M20×1.5。
|
| |
|
| |
型號命名方法 |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
HR-W
|
溫度儀表
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R
|
熱電偶
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
感溫元件材料 分度號
|
|
M
N
E
F
C
P
Q
R
|
鎳鉻硅-鎳硅 N
鎳鉻-鎳硅 K
鎳鉻-銅鎳 E
鐵-銅鎳 J
銅-銅鎳 T
鉑銠10-鉑 S
鉑銠13-鉑 R
鉑銠30-鉑6 B
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
偶絲對數
|
|
無
2
|
單支
雙支
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安裝固定形式
|
|
1
2
3
4
5
6
|
無固定裝置
固定螺紋
活動法蘭
固定法蘭
活絡管接頭式
錐形固定螺紋式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接線盒形式
|
|
3
|
防水式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
保護管直徑
|
|
0
1
2
3
|
Φ16
Φ20
Φ16高鋁質管
Φ20高鋁質管
|
|
|
|
|
|
|
|
|
|
|
|
|
工作端形式
|
|
G
|
變截面
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HR-W
|
R
|
N
|
2
|
——
|
2
|
3
|
1
|
G
|
典型型號示例
|
|
| |
|
 |
| |
選型須知 |
| |
1）型號
2）分度號
3）精度等級
4）安裝固定形式
5）保護管材質
6）長度或插入深度
例A：熱電偶，K型，Ⅰ級，固定螺紋 M27×2，保護管316L，長度450mm，插入深度300mm。HR-WRN-220，K偶，L×I=450×300，Ⅰ級，保護管316L，螺紋M27×2。
|
| |
熱電偶（適用于鎧裝和隔爆熱電偶） |
| |
| 序號 |
形式 |
保護管材質 |
公稱壓力 |
熱響應時間 |
備注 |
| 1 |
無固定 |
高鋁質
(僅適用于N或K分度號)
1Cr18Ni9Ti
0Cr25Ni20
(適用于所有選型上熱電偶) |
常壓 |
＜24S
(適用于工作溫度截面式)
＜90S
(除了變截面式) |
保護管直徑為
Φ16、Φ20
Φ16高鋁質管
Φ20高鋁質管具體要求雙方協商而定
|
| 2 |
固定螺紋 |
≤10MPa |
| 3 |
活動法蘭 |
常壓 |
| 4 |
固定法蘭 |
≤2.5MPa |
| 5 |
活絡管接頭式 |
常壓 |
| 6 |
錐形固定螺紋式 |
≤30MPa |
| 7 |
直形管接頭式 |
常壓 |
| 8 |
固定螺紋管接頭式 |
| 9 |
活動螺紋管接頭式 |
|
| |
|
| |
| 固定裝置類型 |
插入深度L （mm） |
附注 |
| 150 |
200 |
250 |
300 |
350 |
500 |
1000 |
1500 |
2000 |
| 無固定 |
|
保護管總長
L=l+150插入
深度及其保
護管材質可
按協議定貨
|
| 固定螺紋 |
| 活動法蘭 |
| 固定法蘭 |
| 活絡管接頭式 |
| 錐形固定螺紋式 |
| 直形管接頭式 |
| 固定螺紋管接頭式 |
| 活動螺紋管接頭式 |
|
| |
|
| |
保護管材質及選用 |
| |
| 材質 |
使用溫度 |
特點及用途 |
| 1Cr185Ni9Ti |
-200～800 |
具有高溫耐蝕性，通常作為一般熱鋼使用
|
| 304 |
-200～800 |
低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 |
| 316 |
-200～750 |
低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 |
| 316L |
-200～750 |
超低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 |
| 310S |
-200～1000 |
具有高溫抗氧化性，耐腐蝕型通常作為熱鋼使用 |
| GH3030 |
0～1100 |
鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕型，通常作為耐熱鋼使用 |
|
