| 概述 | ||||||||||||||||||||||||||||||||||||||||||||||
|
NHR-5930系列流量積算臺式打印控制儀采用先進的微處理器進行智能控制，集打印記錄和流量測量顯示控制于一體，本機包含流量積算控制儀的全部功能，增加了現場打印記錄功能，可以自動定時打印或手動即時打印當前測量值，適用于液體、一般氣體、過熱蒸汽、飽和蒸汽等的流量檢測與積算控制。
雙屏LED數碼顯示，具有極寬的顯示測量范圍，可顯示整五位的瞬時流量測量值、溫度/壓力補償測量值、流量（差壓、頻率）測量值等，及整十一位的流量累積測量值，0.2％級測量精度。 具備37種信號輸入功能，可配接各種差壓信號（孔板裝置）、線性信號（電磁流量計）及脈沖信號（渦街流量計）,可自由選擇多種補償方式（溫度補償、壓力補償、溫壓補償?shù)龋?br /> 采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積算公式，適應各測量場合，帶流量系數K自動演算功能。 簡單的容錯功能：溫度、壓力補償測量信號異常時，用對應的手動設定值進行補償運算。 特殊設計的WDT電路、上電復位電路和斷電數據保護電路確保儀表通電運行正常；內置3.3V干電池，斷電數據不丟失，斷電數據保護不用后備電源，保護時間不低于3年。 可對測量介質進行定量/批量控制(帶啟動停止清零功能)。 可帶兩路模擬量變送輸出。 儀表可帶RS232C打印功能，具有手動、定時、報警打印功能。 帶DC24V饋電輸出，為現場變送器配電。 輸入、輸出、電源、通訊相互之間采用光電隔離技術。 參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復系統原始設置功能。 |
||||||||||||||||||||||||||||||||||||||||||||||

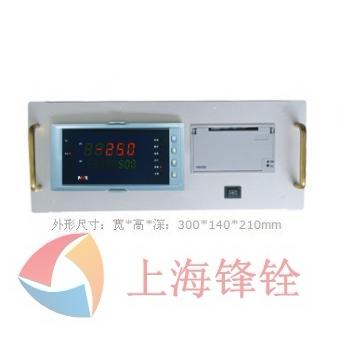

| 儀表面板 | ||||||||||||||||||||||||||||||||||||||||||||||
 外形尺寸：寬*高*深：300*140*210mm |
||||||||||||||||||||||||||||||||||||||||||||||
| 參數功能 | ||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
| 注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。 | ||||||||||||||||||||||||||||||||||||||||||||||
| 儀表接線圖 | ||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||
| 儀表選型 | ||||||||||||||||||||||||||||||||||||||||||||||
| NHR-5930□-□/□/□-□/□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ |
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
| 備注： | ||||||||||||||||||||||||||||||||||||||||||||||
| 1、選型中③、④項輸入分度號選擇“X”無輸入分度號時，表示無補償流量積算控制儀。 2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端上只能選擇其中一種功能。 3、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-5930A-27/X/X-0/X/2/1P-A(無補償) 例2：NHR-5930A-27/27/14-0/X/2/2P-A(溫壓補償) 4、壓力補償通道輸入類型只選擇電壓或者電流信號；流量通道輸入類型只選擇電壓、電流或者脈沖輸入，其中脈沖輸入只針對流量通道選擇。 |
||||||||||||||||||||||||||||||||||||||||||||||
